ne斗式提升机链轮概述
ne系列斗式提升机为板链样式,牵引件为大节距板式链条,因此输送链轮是大节距齿轮,上链轮比下链轮多一齿。ne提升机链轮尺寸
ne15、ne30为单排链样式,上下主轴上各安装一个输送链轮,ne50和更大的型号都是双排链样式,上下各安装两个输送链轮。![NE15斗式提升机上链轮尺寸](/static/upload/allimg/200106/1-200106102145H1.jpg)
NE15斗式提升机上链轮,节距101.6mm,上链轮15齿,外径510mm,滚子直径26.5m

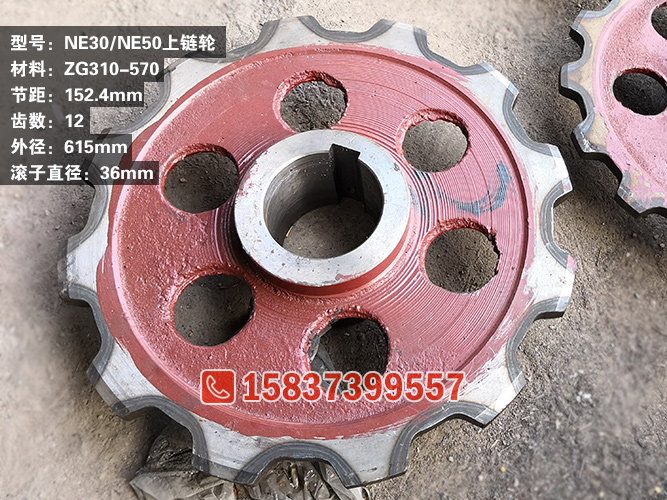

![NE30/50斗式提升机上链轮尺寸](/static/upload/allimg/200106/1-20010610224CW.jpg)
NE30和NE50链轮尺寸一样,节距152.4mm,滚子直径36mm,上链轮12齿,外径615mm,内孔136mm
![NE提升机链轮图纸](http://www.hnhmjx.cn/static/upload/allimg/200507/2151462Q2-2.gif)
![NE提升机链轮尺寸](http://www.hnhmjx.cn/static/upload/allimg/200507/2151464011-3.gif)
![NE提升机下链轮尺寸](http://www.hnhmjx.cn/static/upload/allimg/200507/21514B3O-4.gif)
【产品类别】:斗式提升机配件
【 关 键 词】:NE斗式提升机链轮
【产品简介】:河南浩明机械设备有限公司供应斗式提升机,输送机,给料机,定量包装机,振动筛,链条,链轮,料斗,小型折叠皮带输送机等机械设备及配件,15837399557.
