TD皮带斗式提升机

【产品类别】:斗式提升机

【 关 键 词】:TD皮带斗式提升机,TD斗式提升机,皮带斗式提升机

【产品简介】:TD皮带斗式提升机结构简单,是斗式提升机中用的较为广泛类型。结构简单,运行平稳,挖取式装料,离心重力式卸料。

TD皮带斗式提升机

TD皮带斗式提升机结构简单,容易制造,价格便宜,是斗式提升机中用的较为广泛类型。采用尼龙橡胶带作为牵引件,上下为滚筒。适合输送粮食、化肥等比重不大、流动性较好的小颗粒物料、粉状物料。

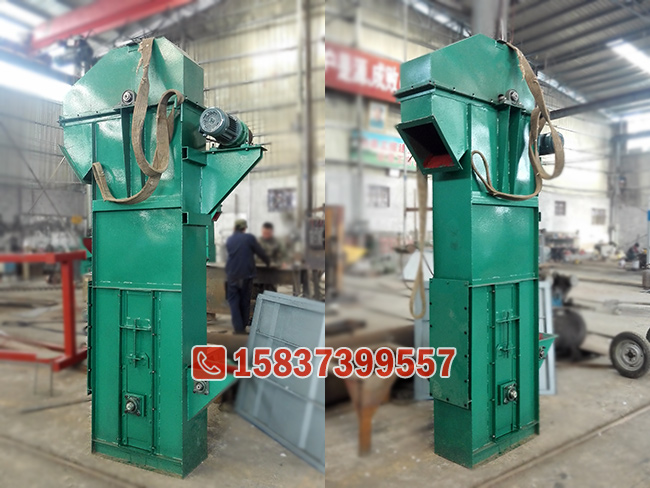

TD皮带斗式提升机

TD皮带斗式提升机,整机视图

TD皮带斗式提升机型号表示

TD皮带斗式提升机的型号表示,如上图所示,TD含义,T就是提升机意思,D就是带式意思,后面160或250、315是料斗宽度,在后面数字就是提升机的高度。

TD皮带斗式提升机

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式为:TD型斗提升机的传动装置有两种形式,分别配有YZ型减速器、ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

TD皮带提升机

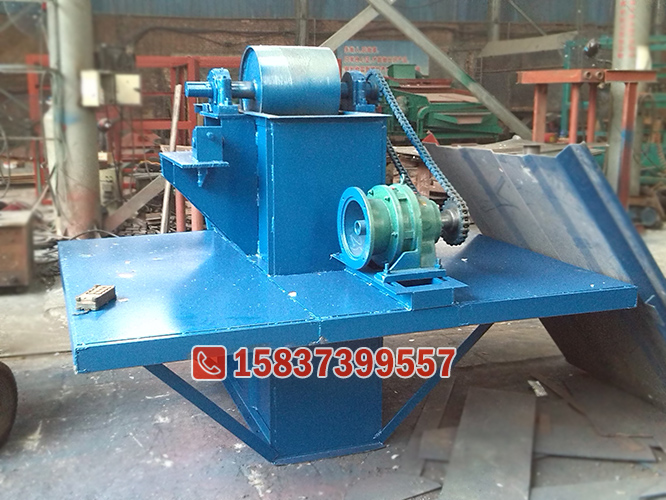

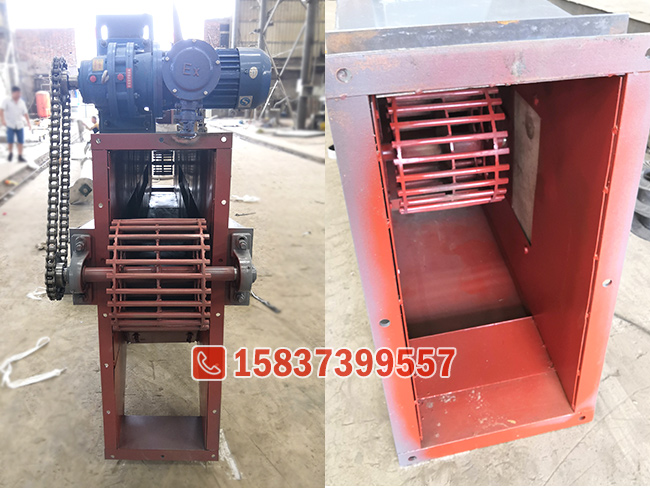

TD皮带斗式提升机的头部、尾部视图

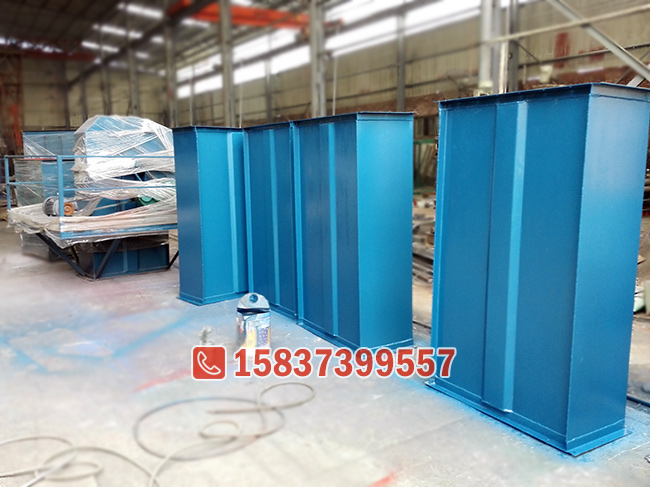

TD皮带斗式提升机中间箱体
TD皮带斗式提升机的中间箱体部分,可以看出经过了折弯加强工艺处理

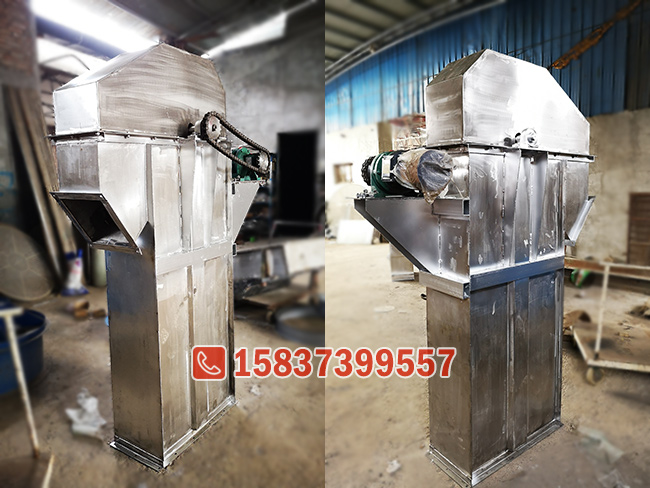

不锈钢斗式提升机
也可根据客户要求定做不锈钢材质的斗式提升机
