提升机链条是NE板链斗式提升机上专用的输送链条,套筒滚子链样式,是一种大节距板式链条。板链斗式提升机有单排链双排链样式。其提升机链条样式也不太相同。
单排板链斗式提升机链条
NE板链斗式提升机中NE15和NE30为单排链样式,链条安装在料斗中间位置,头部、尾部箱体各安装一个输送链轮。链条上每隔一节有一对儿外链板用于安装料斗。因此料斗间距就是链条节距的两倍。

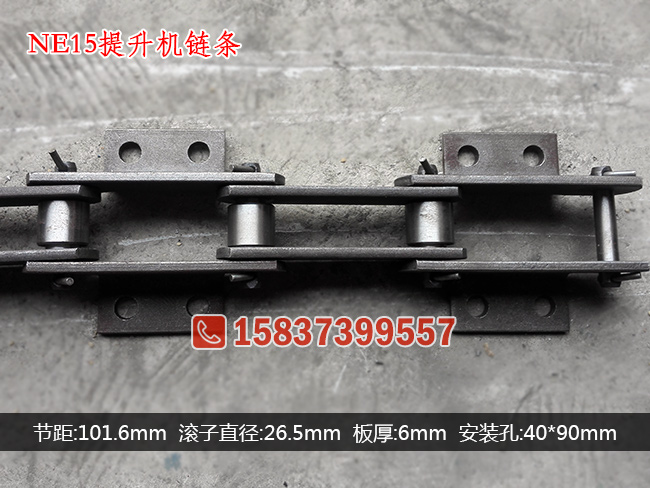

NE15斗式提升机链条
NE15提升机链条节距是101.6mm,料斗间距就是203.2mm。
双排板链斗式提升机链条

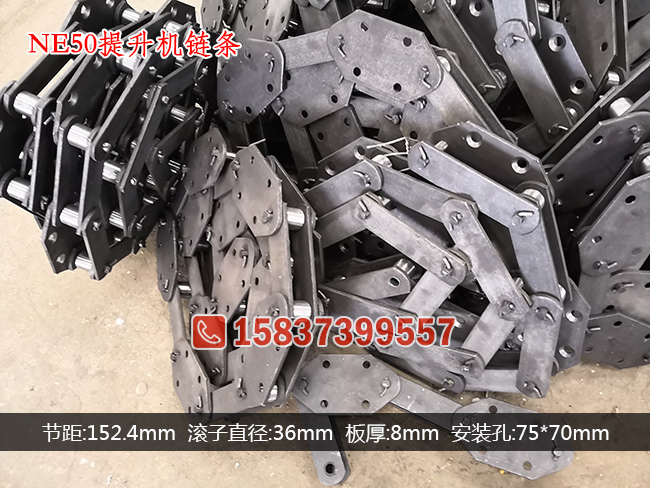

NE50双排板链斗式提升机链条
N50和以上更大型号板链斗式提升机斗式双排链样式,料都斗两边安装输送链条。头部、尾部箱体各安装两个输送链轮。和单排链提升机链条主要区别在于外链板上。
NE斗式提升机链条材质
板链斗式提升机材料都是经过特殊处理的,有着很好的耐磨性能。链板式是45号钢材质。销轴套筒滚子是耐磨40Cr材质并经过调制热处理。这 也是白练,都是提升机和皮带是怀念试题升级的重要区别,的都是提升机百炼有着很好的耐磨性能,相对于皮带、环链有的使用时间长,维修率低等特点。
NE板链斗式提升机有着广泛的使用,在工地业建材,冶金,耐火材料,水泥厂等行业有着十分广泛的使用。常用给储料罐,振动筛、破碎机等设备进行上料,是常用的垂直输送设备之一。

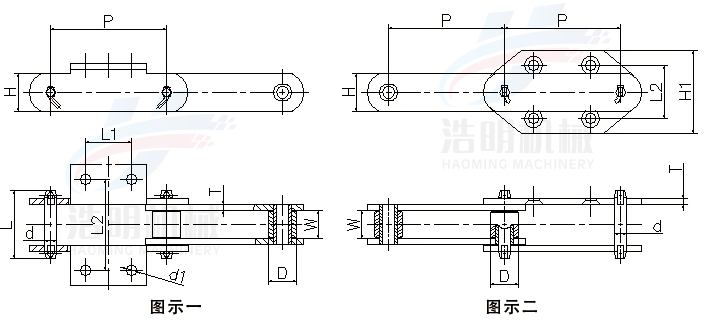

NE提升机链条参数尺寸
型号 |
节距 P |
滚子直径 D |
销轴直径 d |
销轴长度 L |
内节内宽 W |
链板厚 T |
链板宽 H |
六孔板高 H1 |
安装孔 L1xL2 |
孔径 d1 |
破断载荷 KN |
备注 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
NE15 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | 40x90 | 12 | 100 | 图示一 | |
NE30 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 60x120 | 14 | 230 | 图示一 | |
NE50 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 110 | 75x70 | 14 | 230 | 图示二 |
NE100 | 200 | 44.5 | 19.1 | 120 | 51.8 | 10 | 60 | 125 | 100x80 | 18 | 380 | 图示二 |
NE150 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 125 | 100x80 | 18 | 550 | 图示二 |
NE200 | 250 | 63.5 | 31.75 | 150 | 67.4 | 12 | 90 | 150 | 140x100 | 18 | 750 | 图示二 |
NE300 | 250 | 70 | 35 | 170 | 75 | 16 | 100 | 150 | 140x100 | 18 | 1000 | 图示二 |
注:可根据要求定制设计
